氣體渦輪流量計安裝注意事項

　　TLWQ型氣體渦輪流量計安裝前用微小氣流吹動渦輪時渦輪應能轉動靈活計數正常，且沒有無規則的噪音無間斷卡滯現象則流量計可安裝使用。

　　安裝在便于維修周圍不得有強外磁場干擾和強烈的機械振動的場所。安裝前應根據其使用要求審核安裝環境以便正常使用。

　　不宜用在流量頻繁變化和有強烈脈動流或壓力脈動的場合。

　　室外安裝時上部應有遮蓋物以免雨水浸入和烈日曝曬而影響流量計使用壽命。

　　應水平安裝。流體流動方向應與殼體上標識的方向一致，在流量計的表前應有不小于 10DN，表后不小于 5DN 的直管段。(須垂直安裝時應在訂貨時注明，產品需做相應的配置;安裝使用時，氣流方向應從上至下)。

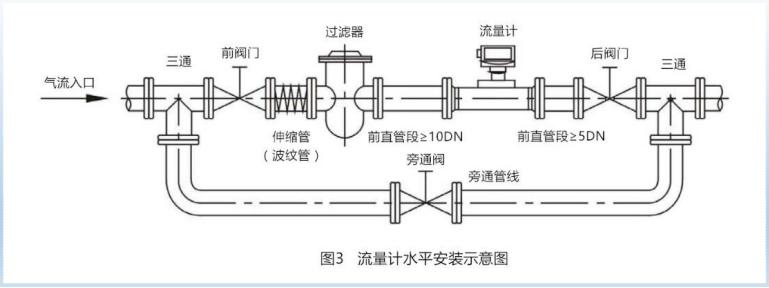

　　為便于維修，不影響流體正常輸送，建議按圖 3 設置旁通管路。在正常使用時必須鎖閉旁通管道閥門。

　　為防止雜質進入流量計，必須安裝過濾器;嚴禁過濾器和流量計直接相連。

　　流量計安裝時，建議安裝伸縮管或波紋管，伸縮管必須符合管道設計的公稱通徑和公稱壓力的要求，伸縮管是作為管道應力的補償及方便流量計的安裝與拆卸。

　　應確保管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾亂流動剖面。

　　流量計需可靠接地，但不得與強電系統地線共用。在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。

　　流量計投入運行時，應緩慢開啟閥門(開啟時間不少于 15s)，逐步增加流速，以免瞬間氣流沖擊而損壞渦輪。

　　警 告

　　當流量計需要有信號遠傳時，應嚴格按有關“電氣性能指標”接入外電源(≤+24VDC),嚴禁在信號輸出口處 直接接入 220VAC 或 380VAC 電源。

　　嚴禁流量計在線焊接管道法蘭。

　　對于新安裝或檢修后的管道務必進行吹掃，清除管道中的雜物后方能安裝流量計。在進行所有流體靜圧試驗和清掃管路操作期間，應拆下儀表，以免損壞測量部件。

　　管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的最高壓力(即檢定證書上介質**壓力)，以免損壞壓力傳感器。

　　注意：請務必在通電使用前完成所有接線并檢查接線是否正確，切勿接反，否則容易損壞放大器板。
